单板概述

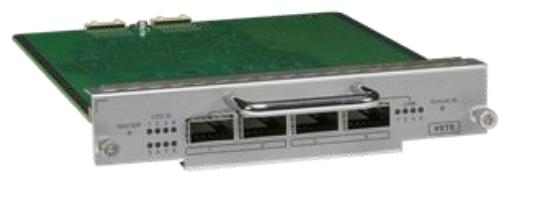

LE0D0VSTSA00可以提供4个16GE光接口的数据接入和线速交换，并提供集群功能。
通过LE0D0VSTSA00集群接口相连的交换机组成一个交换域，可以看作为一个设备，用
户可以通过主交换机对所有交换机进行管理。
LE0D0VSTSA00安装在SRU的子卡槽位，如SRU的子卡槽位示意图所示。当运行集群业
务时，同一机框内的两块主控板上都必须同时配置LE0D0VSTSA00，不允许一块主控板
配置LE0D0VSTSA00，另一块主控不配置LE0D0VSTSA00。S9300的集群线缆有QSFP+高速线缆和光纤，用于连接集群插卡LE0D0VSTSA00上的集
群接口，将支持集群特性的S9306或S9312组合在一起，形成逻辑上的整体交换机，实现
报文转发。
集群线缆可选择高速电缆或光跳线：
l 选择高速电缆时，请参见高速电缆中的3m、10m QSFP+ - QSFP+电缆。
l 选择光跳线时，光模块的选择请参见QSFP+封装光模块，光跳线的选择请参见光线
缆的MPO-MPO光跳线。
